PowerMacintosh9000系チューニング 組込その2
純正のCPUカード取り外し
About...  Home  Previous  NextPage  Help  Trash

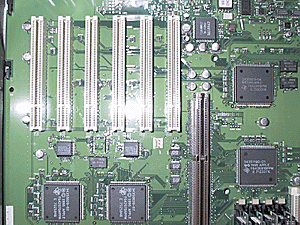

 純正のCPUカードをはずすと、こんな感じになります

9600CLUB TOP
USB I/F CARD
NET-G 10/100TX
ATI XCLAIM VR 128
Strage Fighter II
Booster G3/466
一気に取り付けだ!
ベンチマーク
おまけ!
マザーボード



PowerMacintosh9000系チューニング
カード類装着の準備



PCIカバーをはずす
  1. CPUボードを取り外します。少々力がいりますが、こじらないように少しずつ引き抜きます。

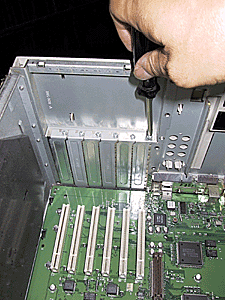

  2. PCIスロットのカバーをはずします。1スロットにつき、1本のプラスのねじでとまっています。

  3. 9000シリーズの場合、PCIコントローラが2つあり、6つのスロットを各3個ずつ受け持っています。そこでバランスよく且つ熱対策のため、ACDFのスロットを今回は使うことにしました。(本体上側からABCDEFとなっています)

  4. 手前中程に見えるのが茶色のものが、CPUスロット、白く6つ並んでいるのがPCIスロットです。



PowerMacintosh9000系チューニング
カード類装着の準備

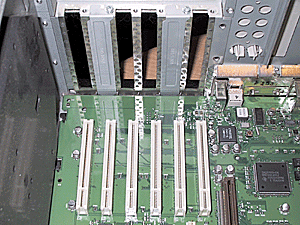

PCIカバーをはずした
増設予定のスロットのカバー全てがはずれました。
この状態で右が本体上側になります。
