PowerMacintosh9000系チューニング
組込その4
HDDの取り付け
まずHDDを取り付けるベイの、カバーをはずします。今回はすでにCD-R増設済みのため、一番下のベイを使用することにしました。プラスチックのカバーは、ノッチで固定されており、指で引っ張ると簡単にはずれます。
プラスチックのカバーの中にスチールのカバーが有ります。これはプラスのねじ2本で固定されていますので、それをはずし、手前に引くとはずれます。
PowerMacintosh9000系チューニング
HDDの取り付け

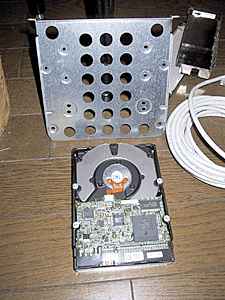

カバーがはずれると、カバーと友締めされていた、HDDのトレーが入っています。このトレーを引き出し、付属のねじ4本で、HDDを固定します。
この写真でトレーの下の方に、HDDのコネクタ部がくるようにセットして、しっかり固定しましょう。
PowerMacintosh9000系チューニング
HDDの取り付け

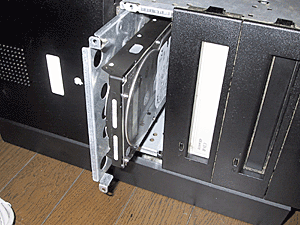

ねじがとまったら、HDDの載ったトレーを挿入します。レールのようになってしますので、それに沿ってまっすぐ入れてください。後はカバーを外したときの逆順で、カバーをはめていきます。
