PowerMacintosh9000系チューニング　組込その5
		HDDの結線

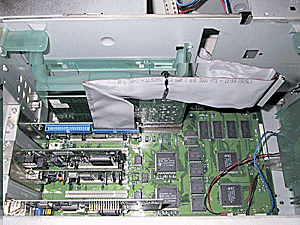

		あらかじめこのようにケーブルを通しておきます。ケーブルには向きが有りますので、注意しましょう。ケーブルセレクトの場合、青がマスターです。青のコネクタ側がHDDの方に入るようにします。あとコネクタには溝が切ってあります。溝の向きが合うよう注意してください。

		PowerMacintosh9000系チューニング
		HDDの結線

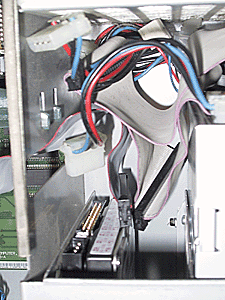

		あらかじめ通しておいた、ケーブルと、電源ケーブルを結線します。今回は、電源ケーブルの延長線を購入してなかったので、このような段取りになってしまいました。電源ケーブルを先に購入しておけば、HDDにあらかじめセットできる分、簡単にできます。HDDのケーブルについても先にセットして挿入した方が楽かもしれません。 この狭い空間に私の指は太すぎました。

		PowerMacintosh9000系チューニング
		HDDの結線

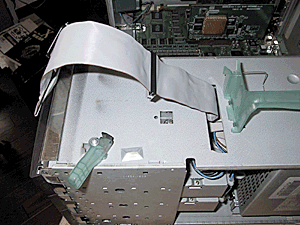

		上記写真のように、配線しました。折り曲げ方も、これで解るでしょう。コネクタの向きが合うように、折り曲げて、長さも調整します。最後に緑色の取っ手に軽く結びつけてあります。ちょうどこの手前に冷却用のファンが来るため、フリーにしておくと音が発生してしまいます。
